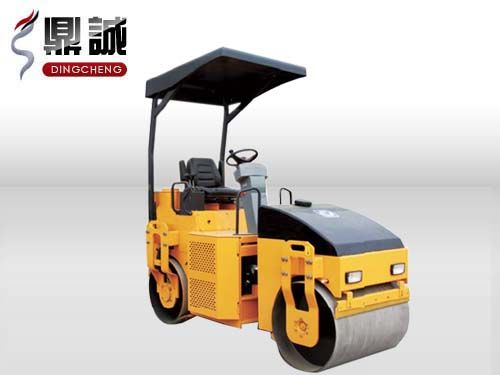

3噸全液壓雙鋼輪壓路機
一、產品用途
DC52C型振動壓路機主要適用于城鎮道路、體育場等小型工程的混凝土和黑色瀝青路面的壓實作業,也適用于基礎和次基礎、砂土和砂石材料的壓實;該機具有靜線壓力大、操縱輕便、轉向靈活、機動性強等優點,同時也是高等級公路的養護機械。
二、主要部件結構及特點
1、總體布局:
DC52C振動壓路機由車架、前輪、后輪、動力系統、操縱系統、液壓系統、電器系統、灑水系統、刮泥系統、油漆與標記、防翻滾架等部分組成。該機為雙輪驅動,同時前輪為轉向輪,后輪為振動輪,操作輕便,安全可靠。車架采用鉸接式無框架結構,使得鋼輪寬度大于機身寬度,能夠非常接近路緣石進行壓實作業,而不至于漏壓或壓壞。液壓系統采用國際知名品牌液壓元件,傳動效率高,質量可靠。該機具有三級制動系統,確保駕駛安全可靠。
2、 柴油機:
選用常柴ZN385Q柴油機,立式三缸水冷四沖程直噴式柴油發動機。額定功率21kW,額定轉速2400rpm,體積小,重量輕。
3、液壓驅動系統:
采用柱塞泵(帶沖洗閥、制動閥) 、單排量馬達(帶制動器)組成的閉式回路,管路簡潔。前后輪雙輪驅動。
4 、液壓振動系統:
由雙聯齒輪泵、定量馬達、振動閥組成的開式回路。電氣控制振動的啟停。
5 、轉向系統:
由雙聯齒輪泵、全液壓轉向器、轉向油缸組成。齒輪泵通過全液壓轉向器帶動雙作用油缸,實現液壓鉸接轉向。
6、 儀表箱:
小型振動壓路機儀表箱統型前期策劃設計的造型,造型獨特新穎,面板布置簡潔大方。
7 、后輪:
后輪為驅動與振動輪,通過支板與后車架連接。壓輪右側為驅動端,驅動馬達帶動壓輪驅動板旋轉。壓輪左側為振動端,液壓齒輪馬達通過花鍵套驅動偏心軸旋轉,實現振動。壓輪采用桶式通軸式結構,偏心塊采用均布載荷形式。
8 、灑水及刮泥:
該機采用自重式灑水,配有大容量水箱,可減少停機加水時間。前后輪均配有可調整的刮泥裝置,滿足施工要求。
9、選裝配置
可選裝全新玻璃鋼材質駕駛棚,造型美觀,便于安裝、拆卸。
DC52C振動壓路機主要技術參數
(本款機器分為后驅后振型,雙驅后振型和雙驅雙振型)
項 目 | DC52C |
工作質量Kg | 3000 |
振動輪分配質量(前輪/后輪)Kg | 1200/1800 |
靜線載荷(前輪/后輪)N/cm | 120/180 |
速度范圍km/h | 0~7.5 |
理論爬坡能力% | 20 |
zui小轉彎外半徑mm | 4400 |
zui小離地間隙mm | 200 |
軸距mm | 2150 |
轉向角 | ±33° |
搖擺角 | ±10° |
振動頻率Hz | 50 |
名義振幅mm | 0.5 |
激振力kN | 30 |
壓輪直徑mm | 750 |
壓輪寬度mm | 1000 |
發動機型號 | ZN385Q |
發動機額定轉數r/min | 2400 |
發動機額定功率kw | 21 |
外形尺寸(長/寬/高)mm | 2900/1200/2760 |
發動機油耗g/kw.h | 240 |
液壓油箱容積L | 65 |
燃油箱容積L | 40 |
灑水箱容積L | 180 |
我公司鄭重承諾!
1.我們銷售出去的產品均質保1年以上,質保期內,我們可以完全免費的提供損壞的零配件(個別易損件除外)。
2.我們銷售出去的產品如遇重大故障,或者客戶無法解決的問題,我們承諾48小時之內派人到現場解決(一些偏遠地區可能會延長時效)。
3.我們銷售的主要是小型的工程機械產品,結構大部分都比較簡單,維護也非常的方便,據我們的長期統計,超過95%的機器故障都可以在我們技術人員的電話指導下解決!
4.我們小型工程機械采用的動力主要以HONDA本田汽油機和CHANGFA常發柴油機為主,這兩種動力均為國內同類發動機中的佼佼者,全國各大城市均有后服務點,更加解決了您的后顧之憂!
