HZ-15型混凝土鉆孔取芯機
一、產品用途
HZ-15型混凝土鉆孔取芯機主要用作對于建筑、公路、機場、碼頭、大壩等硬化混凝土鉆孔取芯，具有操作簡單，移機方便，鉆孔取芯準確，芯樣表面光潔，且對芯樣不發生意外破壞，是公路交通部門、建筑部門及相關大專院校不可缺少的設備。本機符合GB11818-89《混凝土鉆孔取芯機技術要求》的標準。
另外，本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。
二、技術參數
MAX鉆孔直徑： Φ150mm
MAX鉆孔深度： 400mm
進給方式： 手動
主軸轉速： 500～1000r/min
鉆頭形式： 人造金鋼石薄壁鉆頭
配套電機： 單相串激電機
功率： 2.2KW-2.5KW
電壓： 220V
外形尺寸： 長*寬*高 470×235×880mm
備注說明：鉆頭另配
金剛石鉆頭 ￠50 ￠100 ￠150 （另有其他多種規格鉆頭可配）
三、結構原理

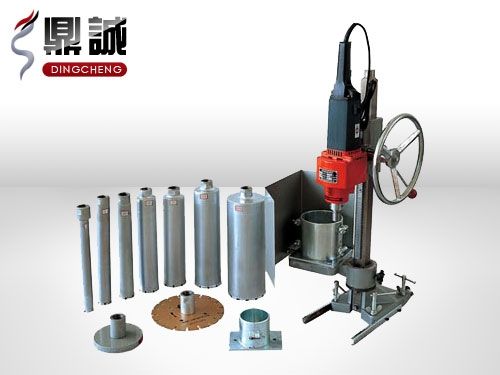

本機器主要有以下幾部分組成（如圖）：
1、機架（4）：其立柱上裝有齒條，在其底座上裝有四只調節螺釘（５）。
2、滑座（1）：套在立柱上，其內部的齒輪與立柱上的齒條組成齒輪副，轉動進給手柄，使滑座沿著立柱上下移動。
3、齒輪箱（2）：固定在滑座上，其主軸上裝有鉆頭（3），隨著滑座作進給運動，從而達到鉆孔的目的。
四、使用方法
1、將本機移至需鉆孔取芯處，在底座上擰上四只調節螺釘（5），調節機器水平，并在地面上預埋M16的鐵膨脹螺栓，以固定本機。
2、按鉆孔的尺寸要求裝上鉆頭。
3、接通水源，檢查鉆頭內是否有水漏出。
4、打開電源開關，空轉幾分鐘，并轉動進給手柄，進行鉆進。
五、注意事項
1、鉆孔時，應保證進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受卡，可適當降低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。
2、整個鉆進過程中必須保持充分水冷卻。
3、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。
4、鉆進過程中，不得超載，當電機溫度超過70℃，（手感燙手），應降低加載力，并更換新鉆頭。
六、維護和檢查
1、定期檢查各部件連接處，如有松動應及時調整。
2、鉆頭裝入時，應在兩螺紋處加入鈣基潤滑脂。
3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。
4、每隔半年換減速箱內的潤滑脂。
